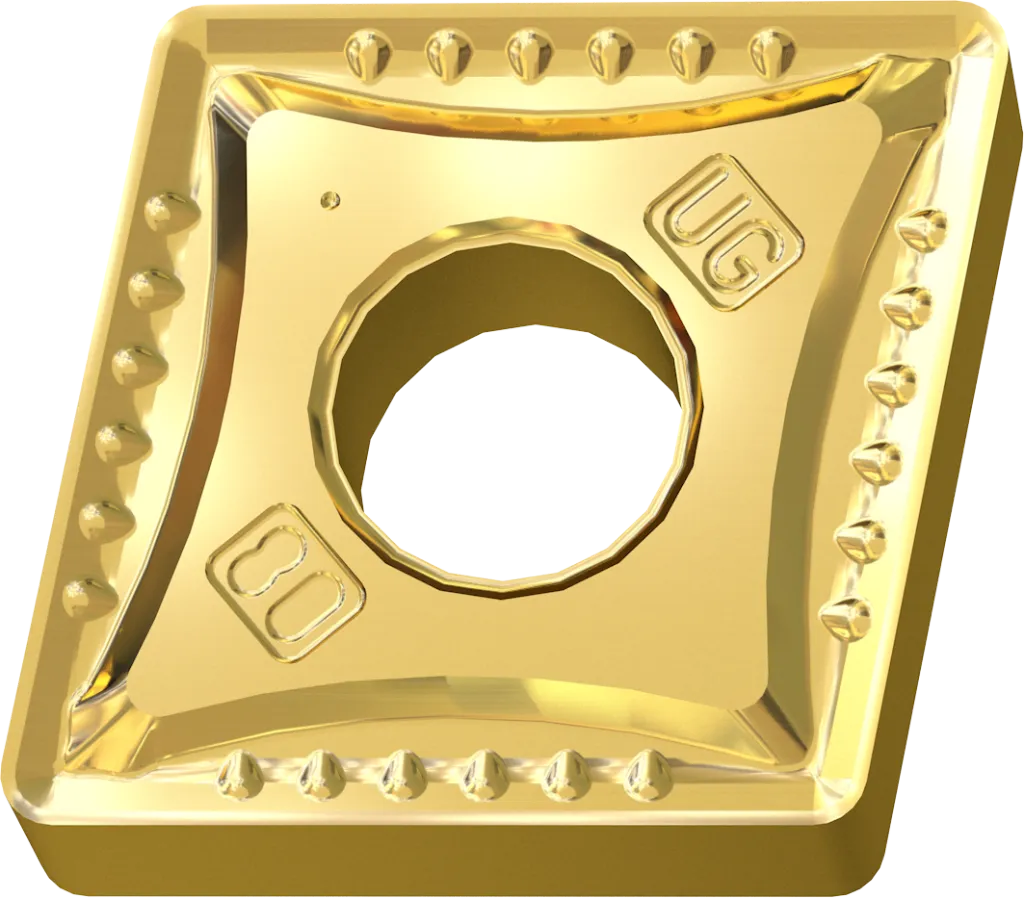

CNMG1204xx

Bitte beachten Sie die VPE betragt immer 10 Stück

Wendeplatten zur Drehbearbeitung von Schlichten bis Schruppen.

Schneidstoffe

Stahl (ISO P)

Universelle Sorten für verschiedene Schnittbedingungen.

YG3010 – Schlichten bis leichtes Drehen
YG3015 – ausgewogen, stabile Serienbearbeitung
YG3115 – hohe Schnittgeschwindigkeit
YG3125 – universelle Stahlsorte (neu)
YG3020 – allgemeine Stahlbearbeitung
YG3030 – unterbrochene Schnitte / höhere Belastung
YG801 – niedrige Schnittgeschwindigkeit / Bohren / instabil

Edelstahl (ISO M)

YG2025 – universelle Edelstahlsorte
YG2035 – niedrige Schnittgeschwindigkeit / robust (neu)
YG211 – verschleißfest, eher stabile Bedingungen
YG213 – niedrige Schnittgeschwindigkeit, universell
YG214 – sehr zäh, unterbrochene Schnitte

Gusseisen (ISO K)

YG1010 – erste Wahl Grauguss
YG1020 – zähere Sorte für duktiles Gusseisen (neu)

HRSA (ISO S)

YG401 – spezielle Sorte für HRSA und Titan

NE-Metalle (ISO N)

YG100 – DLC-beschichtet, erste Wahl Aluminium
YG10 – unbeschichtet, universell Aluminium

Cermet (hohe Oberflächenqualität)

YT100 – universelle Cermetsorte (neu)
YT100G – verschleißfester, höhere Schnittgeschwindigkeit (neu)

Spanbrecher

Schlichten

Sehr kleine Zustellung, kleiner Vorschub.

Spanbrecher	Vorschub Fn (mm/U)	Schnitttiefe Ap (mm)
UF	ca. 0.05 – 0.25	1.0 – 2.5
MF	ca. 0.07 – 0.30	0.2 – 1.5
SF	ca. 0.10 – 0.25	0.2 – 1.0
-S	ca. 0.15 – 0.30	0.5 – 3.0

Schlichten – Mittel

Schlichten bis leichtes Universaldrehen.

Spanbrecher	Vorschub Fn (mm/U)	Schnitttiefe Ap (mm)
PWF	0.10 – 0.40	0.5 – 4.0
UL	0.10 – 0.30	1.0 – 3.0
PSF	0.10 – 0.30	0.6 – 3.0

Mittel

Universelle Bearbeitung.

Spanbrecher	Vorschub Fn (mm/U)	Schnitttiefe Ap (mm)
UM	0.15 – 0.30	1.0 – 3.0
UG	0.20 – 0.40	1.0 – 3.0
GM	0.17 – 0.50	0.8 – 5.0
MM	0.20 – 0.35	1.0 – 3.5
MG	0.20 – 0.40	1.0 – 4.0
SM	0.15 – 0.30	0.5 – 3.0
-C	0.20 – 0.40	1.0 – 3.5

Mittel – Schruppen

Höhere Vorschübe, größere Zustellungen.

Spanbrecher	Vorschub Fn (mm/U)	Schnitttiefe Ap (mm)
PWM	0.10 – 0.50	0.8 – 3.5
UC	0.20 – 0.40	1.0 – 4.0
MR	0.30 – 0.55	2.0 – 5.5

Schruppen

Sehr hohe Vorschübe und große Zustellung.

Spanbrecher	Vorschub Fn (mm/U)	Schnitttiefe Ap (mm)
UH	0.35 – 0.70	2.0 – 9.0
UT	0.50 – 1.00	4.0 – 12.0
UR	0.30 – 0.50	1.0 – 5.0
KR	0.30 – 0.60	1.0 – 5.0
SR	0.30 – 0.55	2.0 – 5.5
MA	0.15 – 0.50	1.0 – 5.0
