GewBo G(BSP) SA X Prime-UNI

YG-1 PRIME TRE35 – HSS-PM Spiralnut-Gewindebohrer DIN5156 (X-Coated)

Der YG-1 PRIME TRE37 ist ein leistungsstarker HSS-PM Spiralnut-Gewindebohrer mit X-Beschichtung für Withworth Rohrgewinde nach nach DIN ISO 228/1. Entwickelt für den Einsatz auf CNC-Maschinen bietet er hohe Prozesssicherheit, saubere Gewindeprofile und reduzierte Maßabweichungen.

Eigenschaften:

Withworth Pipe Threat DIN ISO 228/1 (Zollgewinde 55°)
HSS-PM (Pulvermetall) für hohe Zähigkeit und Standzeit
X-Coating für reduzierte Reibung und längere Werkzeuglebensdauer
Spiralnut (ca. 45°) für sichere Spanabfuhr aus Sacklöchern
Für Gewindetiefen bis 2,5 × D
DIN 5156 / DIN ISO 228/1
Sehr hohe Prozesssicherheit

Werkstoffgruppen

P Stahl	M Edelstahl	K Guss	N NE-Metalle	S Superlegierungen	H Gehärtete Werkstoffe
◎	◎	○	◎	○	-

Abmessungen

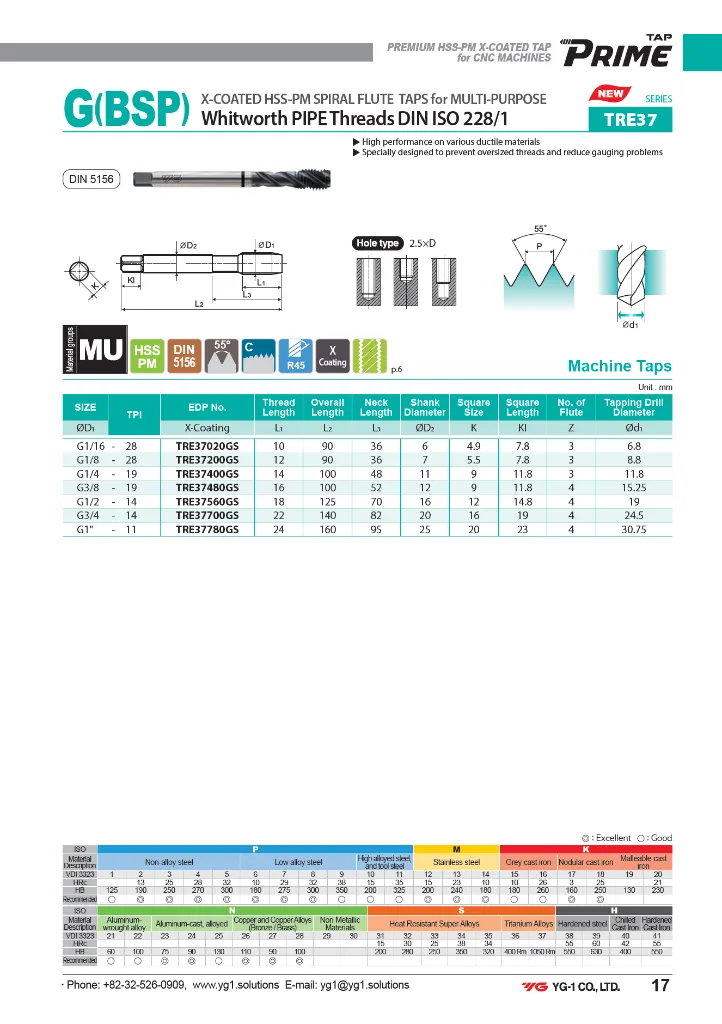

Größe	TPI	Artikelnummer	L1	L2	L3	D2	K	Kl	Z
G1/16	28	TRE37020GS	10	90	36	6	4,9	7,8	3
G1/8	28	TRE37200GS	12	90	36	7	5,5	7,8	3
G1/4	19	TRE37400GS	14	100	48	11	9	11,8	3
G3/8	19	TRE37480GS	16	100	52	12	9	11,8	4
G1/2	14	TRE37560GS	18	125	70	16	12	14,8	4
G3/4	14	TRE37700GS	22	140	82	20	16	19	4
G1	11	TRE37780GS	24	160	95	25	20	23	4

Kernlochdurchmesser

Gewinde	Kernloch Ø
G1/16	6,8 mm
G1/8	8,8 mm
G1/4	11,8 mm
G3/8	15,2 mm
G1/2	19,0 mm
G3/4	24,5 mm
G1	30,75 mm

Gewindedaten

Größe	Gewindeform	Flankenwinkel	TPI
G1/16	BSPP	55°	28
G1/8	BSPP	55°	28
G1/4	BSPP	55°	19
G3/8	BSPP	55°	19
G1/2	BSPP	55°	14
G3/4	BSPP	55°	14
G1	BSPP	55°	11

Empfohlene Werkstoffe

Stahl (P)

Werkstoffgruppe	Empfohlene Härte
Baustahl	bis ca. 250 HB
Vergütungsstahl	bis ca. 350 HB
Hochfeste Stähle	bis ca. 325 HB

Edelstahl (M)

Werkstoffgruppe	Empfohlene Härte
Austenitisch	bis ca. 240 HB
Ferritisch/Martensitisch	bis ca. 180 HB

Guss (K)

Werkstoffgruppe	Empfohlene Härte
Grauguss	bis ca. 260 HB
Sphäroguss	bis ca. 250 HB

Aluminium (N)

Werkstoffgruppe	Empfohlene Härte
Knetlegierungen	bis ca. 100 HB
Gusslegierungen	bis ca. 90 HB

Kupferlegierungen

Werkstoffgruppe	Empfohlene Härte
Messing/Bronze	bis ca. 110 HB

Superlegierungen (S)

Werkstoffgruppe	Empfohlene Härte
Hitzebeständige Legierungen	bis ca. 350 HB

Technische Kurzbeschreibung

YG-1 TRE37 ist ein universeller HSS-PM Spiralnut-Gewindebohrer mit X-Coating für Sacklöcher bis 2,5×D. Durch die Kombination aus Pulverstahl, Spiralnut-Geometrie und verschleißfester Beschichtung eignet sich der Gewindebohrer besonders für CNC-Anwendungen in Stahl, Edelstahl, Aluminium sowie Kupferlegierungen.

Gewindebohrer Sackloch

NennD-G
- 1/16-28
- 1/8-28
- 1/4-19
- 3/8-19
- 1/2-14
- 3/4-14
- 1-11

In den Warenkorb

Auf die Wunschliste

Preis

62,06 €

Dokumente

PrimeTap Flyer
