YG-1 PRIME TRE35 – HSS-PM Spiralnut-Gewindebohrer DIN 13 (X-Coated)
Der YG-1 PRIME TRE35 ist ein leistungsstarker HSS-PM Spiralnut-Gewindebohrer mit X-Beschichtung für ISO-metrische Regelgewinde nach DIN 13. Entwickelt für den Einsatz auf CNC-Maschinen bietet er hohe Prozesssicherheit, saubere Gewindeprofile und reduzierte Maßabweichungen.
Eigenschaften:
ISO metrisches Regelgewinde DIN 13
HSS-PM (Pulvermetall) für hohe Zähigkeit und Standzeit
X-Coating für reduzierte Reibung und längere Werkzeuglebensdauer
Spiralnut (ca. 45°) für sichere Spanabfuhr aus Sacklöchern
6GX Toleranz (Übermaß für Oberflächenbehandlung wie Zink etc.)
Für Gewindetiefen bis 2,5 × D
DIN 371 (M2–M10) / DIN 376 (M12–M16)
Sehr hohe Prozesssicherheit
Werkstoffgruppen
| P Stahl | M Edelstahl | K Guss | N NE-Metalle | S Superlegierungen | H Gehärtete Werkstoffe |
|---|
| ◎ | ◎ | ○ | ◎ | ○ | - |
Hauptanwendungen:
- Baustahl
- Vergütungsstahl
- Edelstahl
- Aluminiumlegierungen
- Kupferlegierungen
- Gusseisen

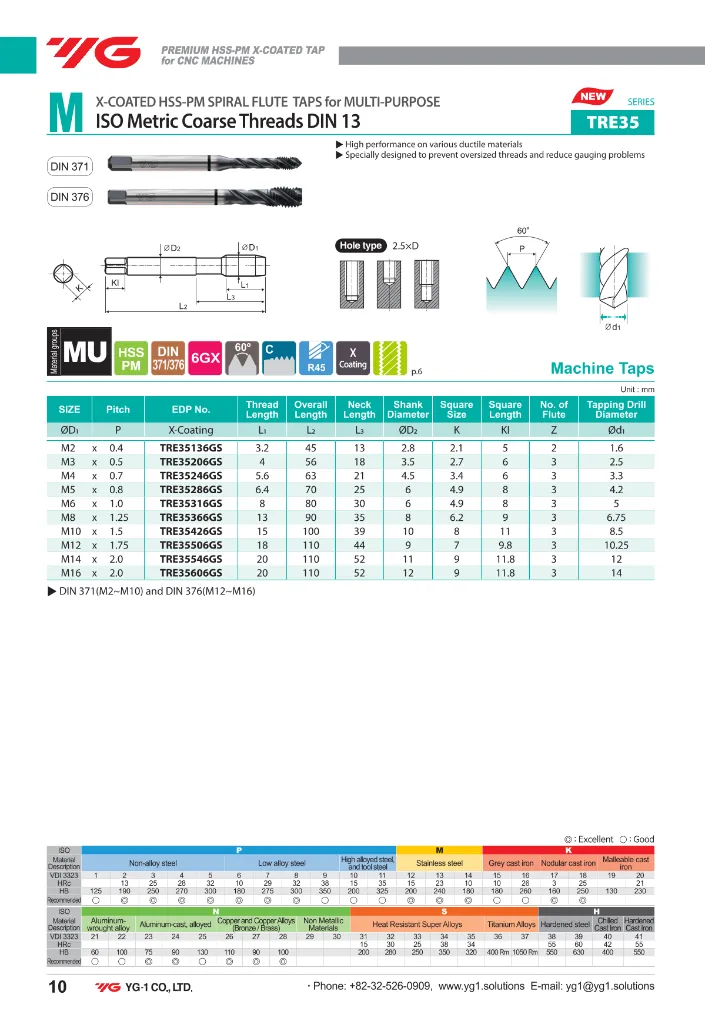

Abmessungen
| Größe | Steigung P | Artikelnummer | L1 Gewinde | L2 Gesamt | L3 Hals | D2 Schaft | K Vierkant | Kl Vierkantlänge | Z |
|---|
| M2 | 0,40 | TRE35136GS | 3,2 | 45 | 13 | 2,8 | 2,1 | 5 | 2 |
| M3 | 0,50 | TRE35206GS | 4,0 | 56 | 18 | 3,5 | 2,7 | 6 | 3 |
| M4 | 0,70 | TRE35246GS | 5,6 | 63 | 21 | 4,5 | 3,4 | 6 | 3 |
| M5 | 0,80 | TRE35286GS | 6,4 | 70 | 25 | 6,0 | 4,9 | 8 | 3 |
| M6 | 1,00 | TRE35316GS | 8,0 | 80 | 30 | 6,0 | 4,9 | 8 | 3 |
| M8 | 1,25 | TRE35366GS | 13,0 | 90 | 35 | 8,0 | 6,2 | 9 | 3 |
| M10 | 1,50 | TRE35426GS | 15,0 | 100 | 39 | 10,0 | 8,0 | 11 | 3 |
| M12 | 1,75 | TRE35506GS | 18,0 | 110 | 44 | 9,0 | 7,0 | 9,8 | 3 |
| M14 | 2,00 | TRE35546GS | 20,0 | 110 | 52 | 11,0 | 9,0 | 11,8 | 3 |
| M16 | 2,00 | TRE35606GS | 20,0 | 110 | 52 | 12,0 | 9,0 | 11,8 | 3 |
Kernlochdurchmesser
| Gewinde | Kernloch Ø |
|---|
| M2 | 1,6 mm |
| M3 | 2,5 mm |
| M4 | 3,3 mm |
| M5 | 4,2 mm |
| M6 | 5,0 mm |
| M8 | 6,75 mm |
| M10 | 8,5 mm |
| M12 | 10,25 mm |
| M14 | 12,0 mm |
| M16 | 14,0 mm |
Empfohlene Werkstoffe
Stahl (P)
| Werkstoffgruppe | Empfohlene Härte |
|---|
| Baustahl | bis ca. 250 HB |
| Vergütungsstahl | bis ca. 350 HB |
| Hochfeste Stähle | bis ca. 325 HB |
Edelstahl (M)
| Werkstoffgruppe | Empfohlene Härte |
|---|
| Austenitisch | bis ca. 240 HB |
| Ferritisch/Martensitisch | bis ca. 180 HB |
Guss (K)
| Werkstoffgruppe | Empfohlene Härte |
|---|
| Grauguss | bis ca. 260 HB |
| Sphäroguss | bis ca. 250 HB |
Aluminium (N)
| Werkstoffgruppe | Empfohlene Härte |
|---|
| Knetlegierungen | bis ca. 100 HB |
| Gusslegierungen | bis ca. 90 HB |
Kupferlegierungen
| Werkstoffgruppe | Empfohlene Härte |
|---|
| Messing/Bronze | bis ca. 110 HB |
Superlegierungen (S)
| Werkstoffgruppe | Empfohlene Härte |
|---|
| Hitzebeständige Legierungen | bis ca. 350 HB |
Technische Kurzbeschreibung
YG-1 TRE35 ist ein universeller HSS-PM Spiralnut-Gewindebohrer mit X-Coating für Sacklöcher bis 2,5×D. Durch die Kombination aus Pulverstahl, Spiralnut-Geometrie und verschleißfester Beschichtung eignet sich der Gewindebohrer besonders für CNC-Anwendungen in Stahl, Edelstahl, Aluminium sowie Kupferlegierungen.
Die 6GX-Toleranz sorgt für maßhaltige Gewinde und reduziert Ausschuss sowie Nacharbeit.
